1.M50启动时间是多少？

    M50启动时间，1秒或2秒,  很快

2.M50板载天线信号范围距离多大？

    M50不接天线，估计10米内

3.M50串口最大支持多大波特率？

    4兆

4.M50功耗多大、

    200mA

5.M50分为固件版本分为：普通固件版本和私有云版本，

（1）普通版本对应APP为：HLK-TCPdemo

（2）私有云版本对应APP为：智能生活管家

   配置联网方式有2两种：1.STA模式   2.AP模式

6.M50工作模式有两种：1.默认为透传模式   2.at模式。

   透传模式无法发送at指令，at模式可用配置工具配置参数和查询参数信息。

   参数配置完成，在透传模式下模块会自动连接路由器，通过连接网络建立tcp/udp连接，实现串口数据透传。

7.进入at模式方法：

   (1)进入at指令模式方法一：5引脚接地（0.1～3s） 秒，（接地6秒以上恢复出厂设置,配网信息和配置的参数将被删除）

   (2)进入at指令模式方法二：开发底板ES0按键:短按（0.1～3s）,（长按6秒以上恢复出厂设置，配网信息和配置的参数将被删除）

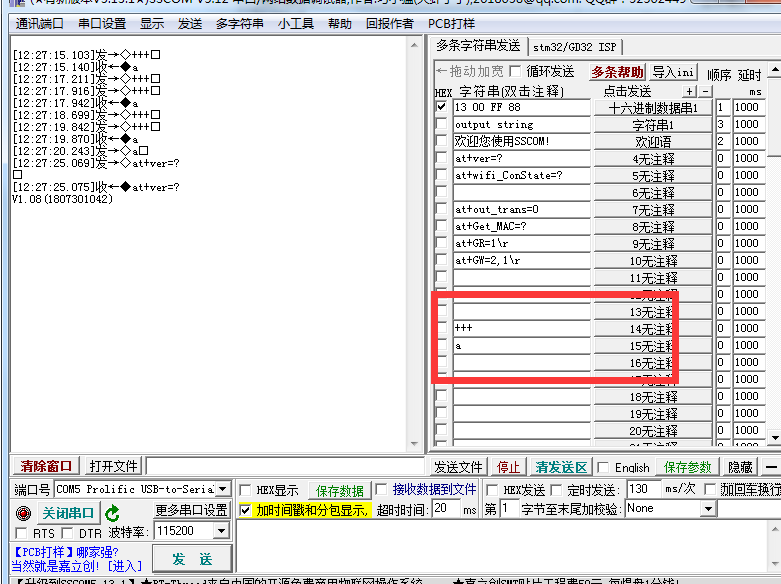

   (3)进入at指令模式方法三:

    （1）将要退出透传模式时，串口先暂停输入 200ms，确保串口内的数据被发送清空，之后输入“+++”，待收到回复“a”后在输入“a”，再暂停 200ms，（出现"a"之后立马发送“a”,否则时间过长就不生效了）确保后续没有数据输入即可退出透传模式。（必须使用串口工具配合测试）退出透传模式，对应链接会被关闭，“+++”和“a”前后不要有任何输入，包括"\r\n"，以尽量避免误操作。

    （2）M50一次能够传输的数据长度是1024字节

    （3）M50不提供sdk

8.重启模块：

     重启模块方法一：1引脚接地短按（0.1～3s） ，（接地6秒以上恢复出厂设置）

     重启模块方法二：开发底板RST按键短按短按（0.1～3s） ,（长按6秒以上恢复出厂设置）

9.引脚定义图

    (1)1脚：RST

    (2)5脚：ES0

    (3)8脚：电源3.3V

    (4)15脚：地

    (5)21脚：RX

    (6)22脚：TX

    其他引脚可供开发

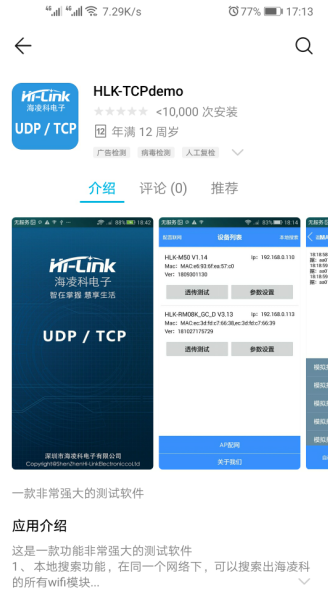

10.华为应用商城：M50 普通固件版本App安装使用airkiss配网：

图3

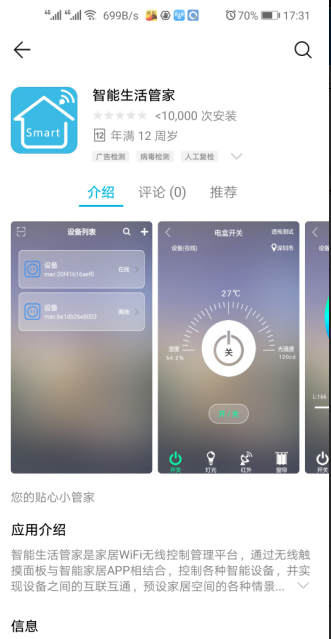

华为应用商城：M50 私有云版本App安装：搜索“智能生活管家”即可下载

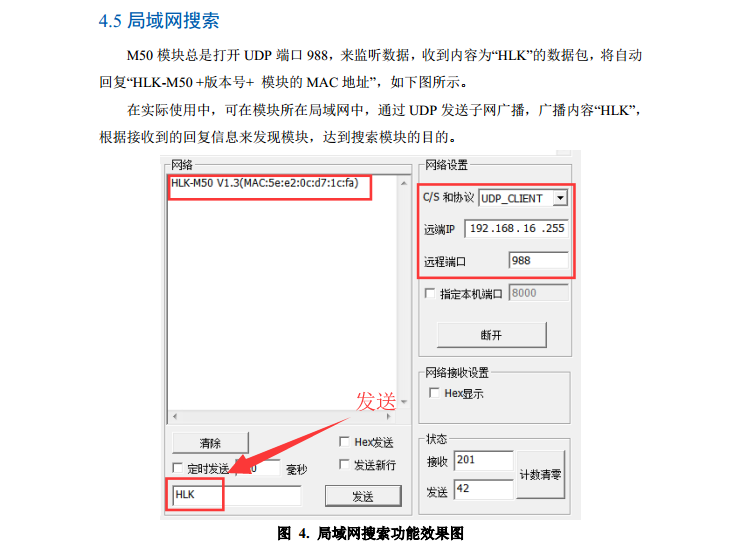

11.局域网搜索

     通过配置工具给模块配置参数为：串口参数，udp服务器 ，端口为：988 ，连接路由器的的wifi名称和密码

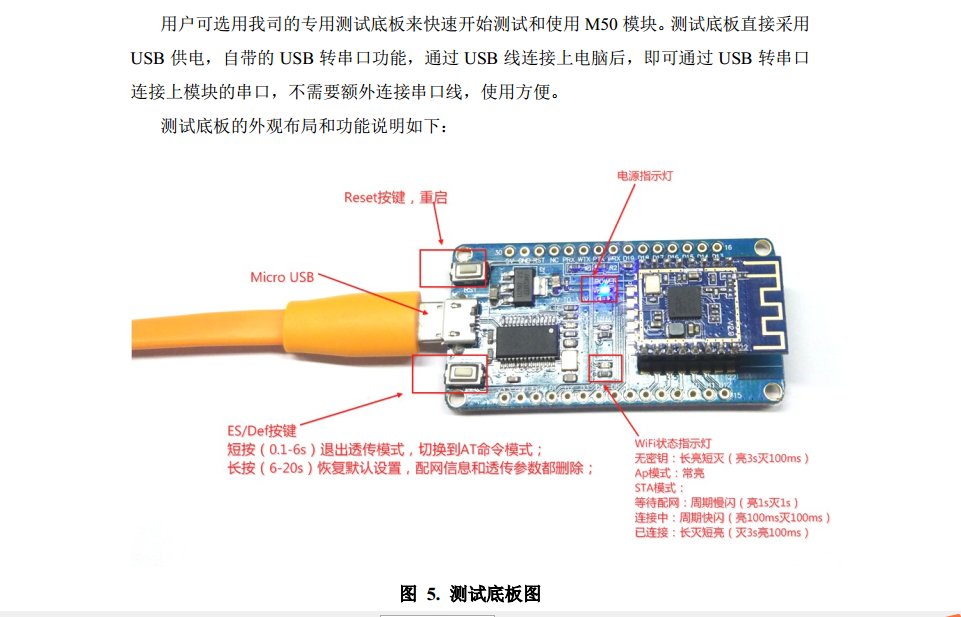

12.模块测试的底板图

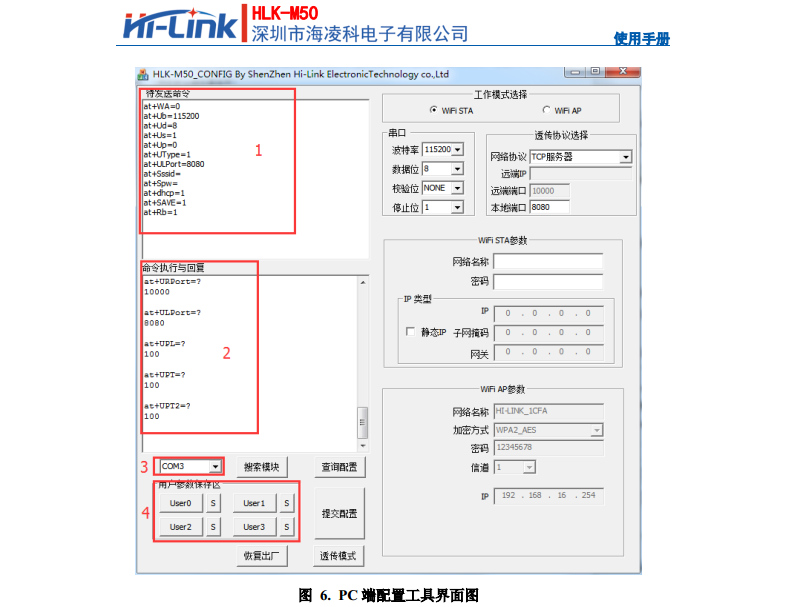

13.PC端配置工具

    使用步骤：

    1) 将 M50 模块的串口和电脑的串口相连，给模块上电，并确保使模块进入 AT 命令模式，以下操作都要在 AT 命令模式下才有效；

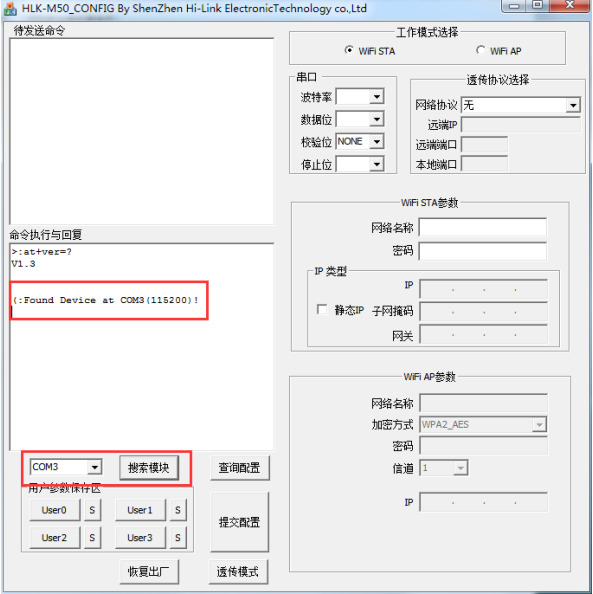

    2) 打开 HLK-M50_CONFIG 配置工具，将图 6 中位置 3 的选项设置为和模块连接的串口号；点击搜索模块按钮，图 6 中位置 2 的回复框中出现如下图的内容，说明搜索成功，可进行配置参数；搜索不成功， 请检查串口连接，直到搜索成功；

图7

    3)点击“查询配置按钮”， 配置工具将自动发送 AT 命令查询模块当前的配置内容，并根据查询结果， 在右侧的图形化界面中呈现出相应的配置值；

    4) 在右侧的图形化界面对配置值进行所需要的修改，修改后，图 6 中位置 1 的待发送命令框中会自动生成对应的 AT 命令；

    5) 修改完成后，点击“提交配置按钮”，配置工具将通过串口将所有这些 AT 命令发送给模块，实现对模块的配置；在图 6 中位置 1 的命令执行与回复框中将显示模块执行 AT 命令后的回复内容；到此一次配置过程已完成；

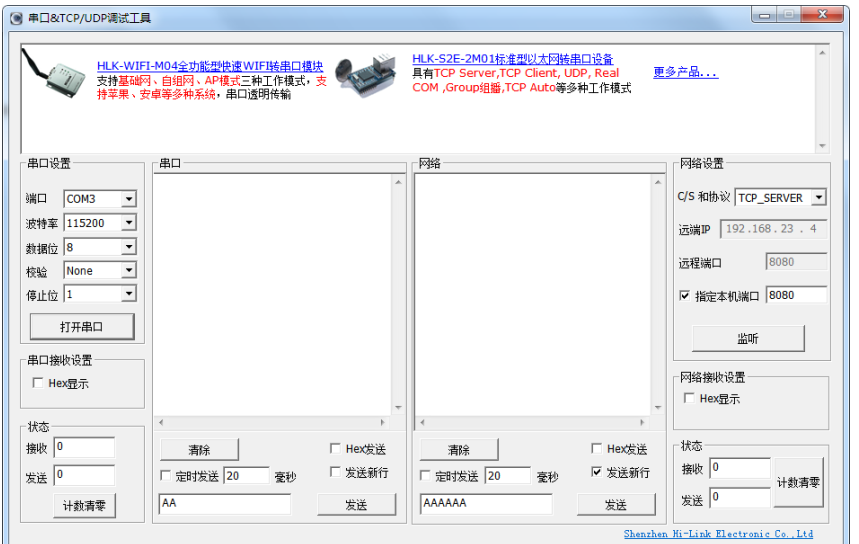

14.PC 端 TCP/UDP 测试工具

     我司提供的“PC 端串口&TCP/UDP 调试工具” ， 将串口收发工具和 TCP/UDP 测试工具合并在一个软件中，方便同时调试串口和网络通信。

图8.PC 端 TCP/UDP 测试工具

    (1)左侧为串口设置和串口收发内容显示， 可使用电脑上的某个串口进行收发数据。

    (2)右侧为网络设置和网络收发内容显示，可在电脑上建立 TCP/UDP 网络连接，包括 TCPServer、 TCP Client、 UDP Server、 UDP Client。

    (3)可发送和接收 ASCⅡ或 Hex 格式数据；

         请注意：若当前为显示 ASCⅡ，当收到 Hex格式数据的数据时，可能会显示异常，请打开 Hex 显示来确保正确显示收到的 Hex 格式数据。

15.模块做 WiFi AP 联网， 以 TCP Server 建立网络连接，局域网透传

     测试实例：

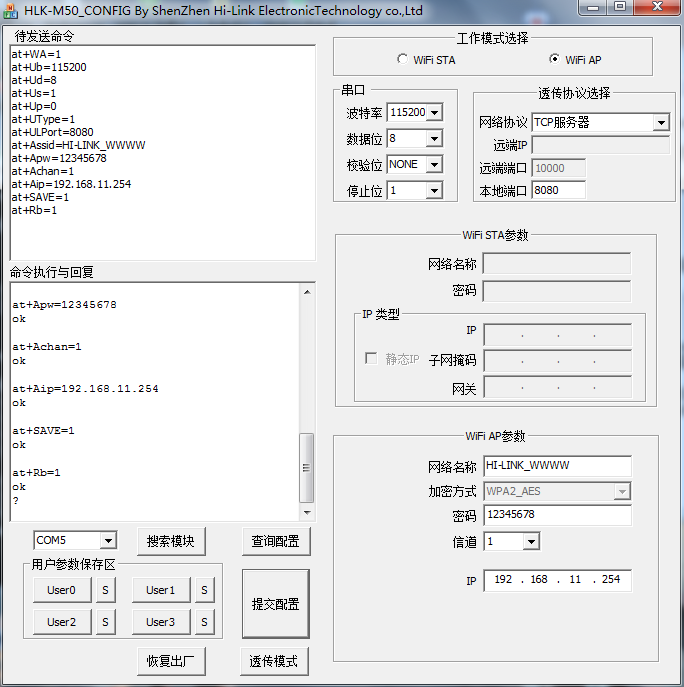

     1)模块参数配置为如下值

图9

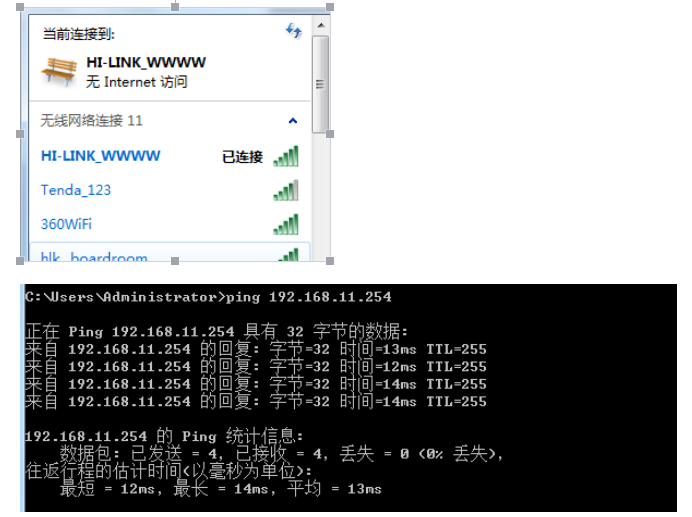

    2) 将电脑连接到 M50 的 AP 热点下， WiFi 连接成功后，在电脑上可以 ping 模块的IP

图10

    3) 在电脑上建立 TCP Client 连接，连接成功后，即可通过此网络连接和模块的串口间间透传数据，具体效果如下图：

图11

16.模块做 WiFi STA 联网，以 TCP Client 建立网络连接

     前提：电脑，模块，路由器必须在同一个网段下，如网段为192.168.0.1

     测试实例：

          1)模块参数配置为如下值，将模块模块作为 WiFi STA 连接到一个可连接外网的 SSID 为“F797”无线路由器下， 作为 TCP Client 连接到外网的一个公共 TCP 服务器：

图12

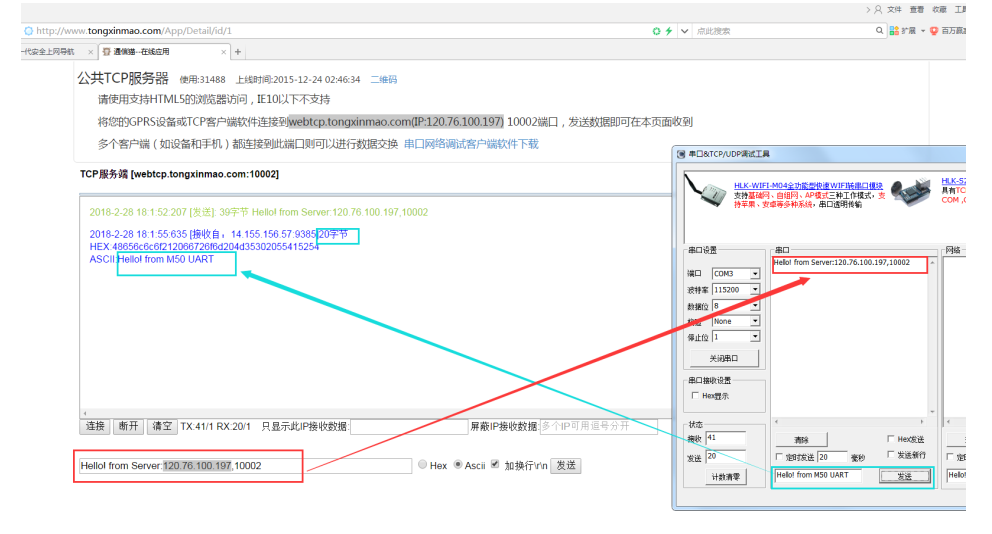

    2)通过 web 访问公共 TCP 服务器的收发页面，连接成功后，即可在远程服务器和模块的串口间透传数据，具体效果如下图：

图13

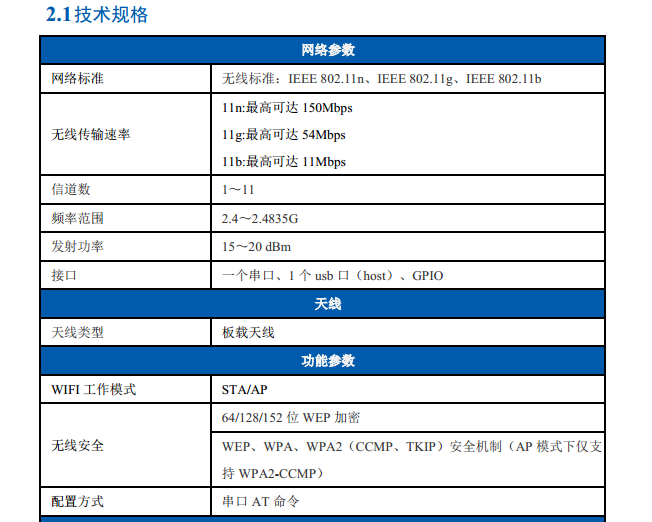

17.技术规格
