1.产品特性

   (1)相容 IEEE 802.11 a/b/g/n

   (2)专用的高性能 32-bit RISC CPU

   (3)在 2.4 GHz 频带支持 20 MHz 与 40MHz 频宽

   (4)单频 1T1R 模式， 数据速率高达 150Mbps

   (5) 支持2.4g/ 5 GHz 频段,双频 1T1R

   (6)支持STA/AP 两种工作模式

   (7)内置TCP/IP协议栈

   (8)支持丰富的AT指令

   (9)支持一键配置智能联网功能

   (10)支持无线升级

   (11)5V单电源供电,功耗小

   (12)GPIO引脚多

   (13)串口透传速度快

2.RM58D工作模式有两种：1.默认为透传模式   2.a指令模式。

    透传模式无法发送at指令，at模式可用配置工具配置参数和查询参数信息。

    参数配置完成，在透传模式下模块会自动连接路由器，通过连接网络建立tcp/udp连接，实现串口数据透传。

    配置联网方式有2两种：1.STA模式（wifi灯亮3下）   2.AP模式（2.4g wifi灯亮闪4下，5g wifi灯亮闪5下）

3.RM58D进入at模式方法：

    (1)进入at指令模式方法一：16引脚接地（0.1～3s） 秒，（接地6秒以上恢复出厂设置,配网信息和配置的参数将被删除）

    (2)进入at指令模式方法二：开发底板ES0/default按键:短按（0.1～3s）,（长按6秒以上恢复出厂设置，配网信息和配置的参数将被删除）

4.RM58D重启模块：

    重启模块方法一：42引脚接地短按（0.1～3s）

    重启模块方法二：开发底板RST按键短按短按（0.1～3s）

5.wifi指示灯含义

    模块在不同的模式通过 led 指示灯闪烁表示， 从而可以快速方便知道模块运行状态， 模块的 WiFi 指示灯主要有一下几种状态：

    1， 周期性三闪： 模块处于 sta 模式， 但未连接上目标 ap 热点

    2， 周期性四闪： 模块处于 AP_2.4g 模式， 但不能表示是否有 sta client 设备连接上来

    3， 周期性五闪： 模块处于 AP_5.8g 模式， 但不能表示是否有 sta client 设备连接上来

    4， 无规律快闪： 模块 wif 已经连接上目标 ap 热点， 当有数据传输的时候模块 led 会快速闪烁

6.PC端配置工具

    使用步骤：

    1) 将 模块的串口和电脑的串口相连，给模块上电，并确保使模块进入 AT 命令模式，以下操作都要在 AT 命令模式下才有效；

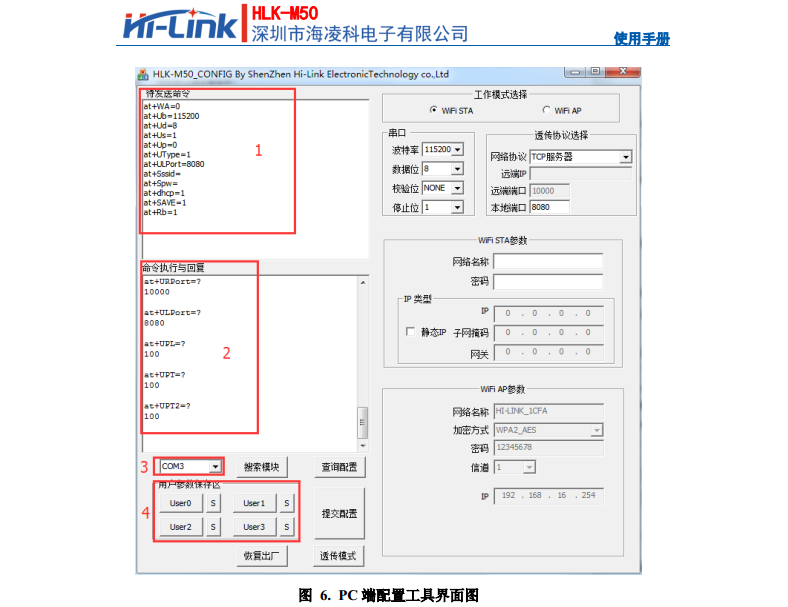

    2) 打开配置工具，将图 6 中位置 3 的选项设置通“模块连接的串口号”；然后（按一下“Exit/Default”按键） ，最后点击“搜索模块按钮”，图 6 中位置 2 的回复框中出现如下图的内容，说明搜索成功，可进行配置参数；搜索不成功， 请检查串口连接，直到搜索成功

图7

    3)点击“查询配置按钮”， 配置工具将自动发送 AT 命令查询模块当前的配置内容，并根据查询结果， 在右侧的图形化界面中呈现出相应的配置值；

    4) 在右侧的图形化界面对配置值进行所需要的修改，修改后，图 6 中位置 1 的待发送命令框中会自动生成对应的 AT 命令；

    5) 修改完成后，点击“提交配置按钮”，配置工具将通过串口将所有这些 AT 命令发送给模块，实现对模块的配置；在图 6 中位置 1 的命令执行与回复框中将显示模块执行 AT 命令后的回复内容；到此一次配置过程已完成；

7.RM58D  STA模式参数设置如图:

    设置完成点“提交配置”就可以

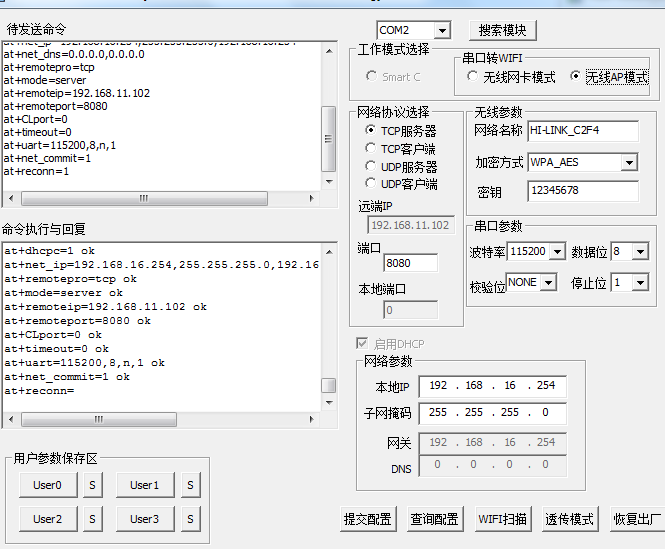

8.RM58D  AP模式参数设置如图：

    设置完成点“提交配置”就可以
